GCAN-208-2C 光纖轉CAN設備

  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
  • GCAN-208-2C 光纖轉CAN設備
品牌:
GCAN廣成科技
型號:
GCAN-208-2C
應用:
沈陽廣成科技有限公司GCAN-208-2C系列模塊是集成2路標準光纖接口(單模、多模,SC、ST、FC可選)、1路標準CAN總線接口的工業級CAN總線轉光纖轉換器。


  • 1.功能簡介


    1.1功能概述


    沈陽廣成科技有限公司GCAN-208-2C系列模塊是集成2路標準光纖接口(單模、多模,SC、ST、FC可選)、1路標準CAN總線接口的工業級CAN總線轉光纖轉換器。


    GCAN-208-2C系列模塊可將CAN總線數據透明、無損的轉換成光信號,再將光信號透明、無損的解析成CAN總線數據。廣成科技使用獨有的總線信號轉換技術,可將CAN數據與光信號之間的轉換時間做到微秒級,這樣就保證了通信的實時性,GCAN-208-2C可支持任何CAN總線通信協議如:CANopen、SAEJ1939、DeviceNet、NMEA2000等等。


    GCAN-208-2C模塊具有兩套光纖接口,可光纖環網,有節點掉線也不會影響其他節點正常通信。該系列模塊是工業總線改造、長距離通信、隔離總線干擾的關鍵性工具,模塊的CAN總線接口已集成隔離保護模塊,使其避免由于瞬間的過壓過流而對模塊造成損壞,可以防止總線受到電磁干擾、地環干擾、雷擊等對總線和設備造成的損壞。


    產品已長期大量配套海灣、利達、青鳥、西門子、依愛、泛海三江、泰和安、賦安、皓安安全技術、青島海匯德電氣等公司系統使用;


    1.2性能特點


    1.2.1硬件特點


    (1)高速的32位工業級處理器;
    (2)內嵌硬件看門狗定時器;
    (3)電源防反接設計,外接電源供電(9~36V DC);50mA MAX(24V DC);
    (4)工作溫度范圍:-40℃~+85℃;
    (5)靜電放電抗擾度等級:接觸放電±4KV,空氣放電±8KV;
    (6)電快速瞬變脈沖群抗擾度等級:±2KV;
    (7)浪涌抗擾度等級:電源接口±1KV,CAN總線接口±4KV;
    (8)符合礦用產品安全認證、消防產品認證、汽車智能網聯、儲能等設計規范,可提供認證所需資料;


    1.2.2CAN屬性


    (1)集成1路CAN總線接口,使用端子接線方式;
    (2)CAN總線信號包括:CAN_H、CAN_L、EARTH;
    (3)CAN總線自帶120Ω終端電阻,可通過撥碼開關選擇;
    (4)CAN總線支持CAN2.0A和CAN2.0B幀格式,符合ISO/DIS 11898規范;
    (5)CAN總線通訊波特率在5Kbps~800Kbps之間可通過撥碼開關配置;

    (6)CAN總線接口采用電氣隔離,隔離模塊隔離電壓:3000V DC;
    (7)每通道最高吞吐量:6400 fps/秒(CAN波特率800K,標準幀測試);


    1.2.3光纖屬性


    (1)光纖接口SC、ST、FC可選;
    (2)光纖傳輸模式單模、多模可選;
    (3)光纖數量單芯、雙芯可選。

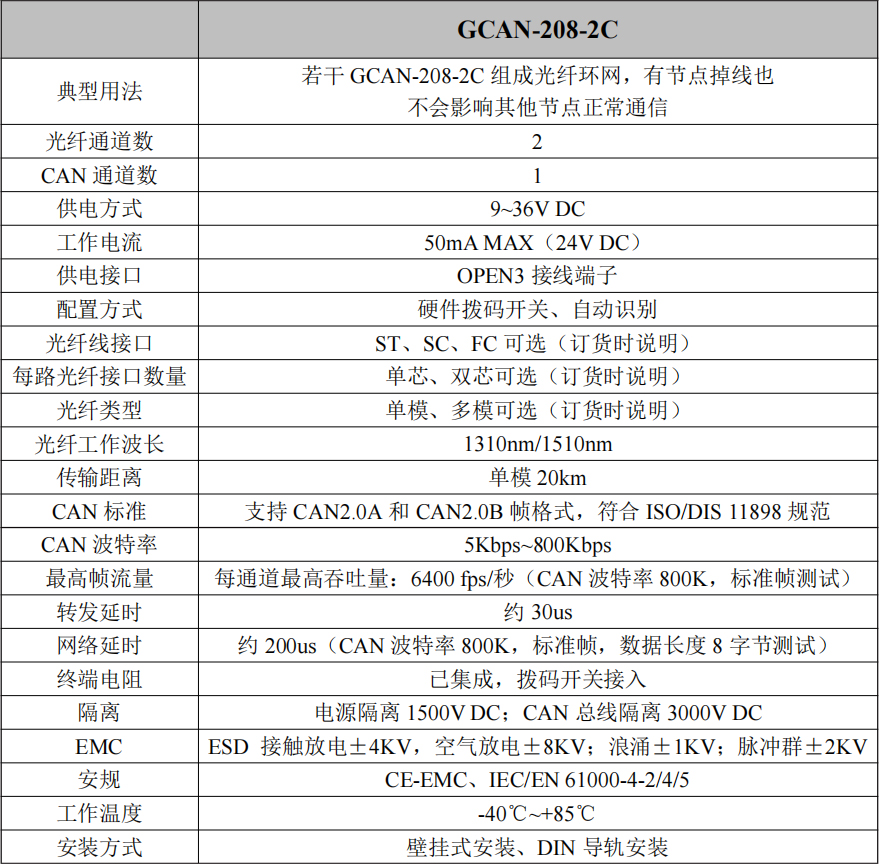

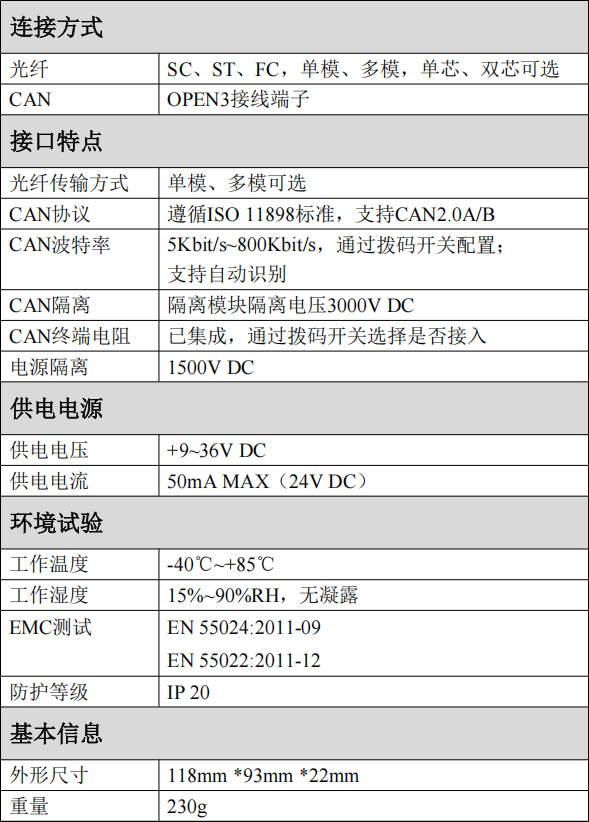

    1.3性能參數







    1.4典型應用


    (1)CAN總線通信改造;
    (2)CAN總線跨海遠距離通信;
    (3)風機等強干擾地區CAN總線防干擾改造;
    (4)主控室與樓宇間長距離通信;
    (5)消防報警系統聯網;
    (6)遠距離分布式通信系統;
    (7)新能源儲能系統。



    1.5典型應用圖示

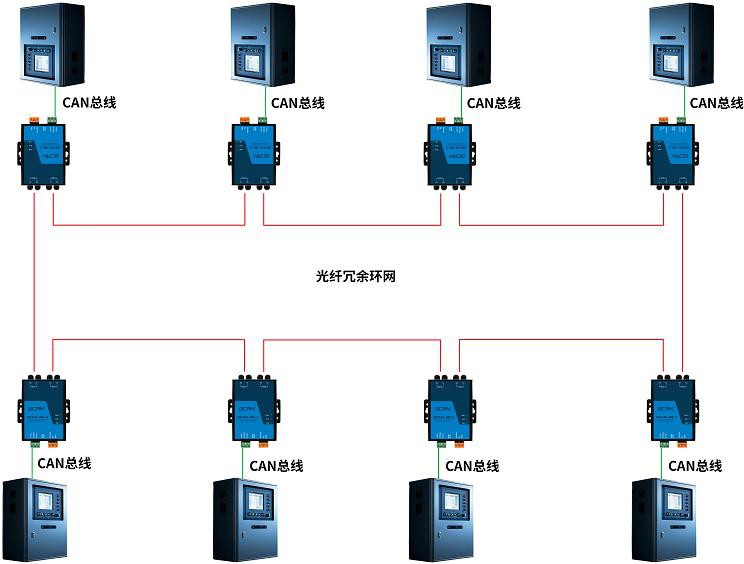

    GCAN-208-2C典型應用——環網


    注:環網時,使用GCAN-208-2C,單臺設備或一段線路出現故障時,不影響系統中其他設備,保證系統穩定可靠的運行。


    1.6功能特點


    1)GCAN-208-2C系列光纖可以徹底隔離干擾,避免雷擊、浪涌、電磁干擾等從雙絞線導入。


    GCAN-208-2C系列光纖支持CAN總線網絡的中繼擴容,傳輸距離20km;支持不同波特率的CAN總線網絡,CAN波特率支持5Kbps~800Kbps;支持CANopen、SAE J1939、DeviceNet、NMEA2000等任何CAN總線通信協議。



    2.設備安裝


    2.1設備尺寸

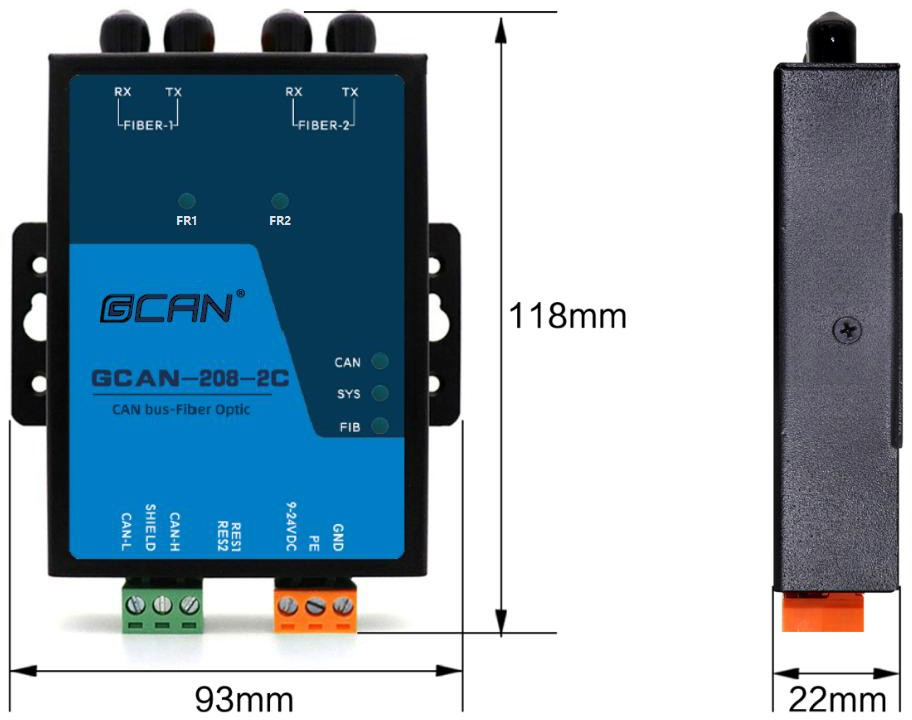

    設備外形尺寸:(長,含接線端子)118mm*(寬)93mm*(高)22mm,其示意圖如圖2.1所示。




    圖2.1 GCAN-208-2C外形尺寸


    2.2設備固定

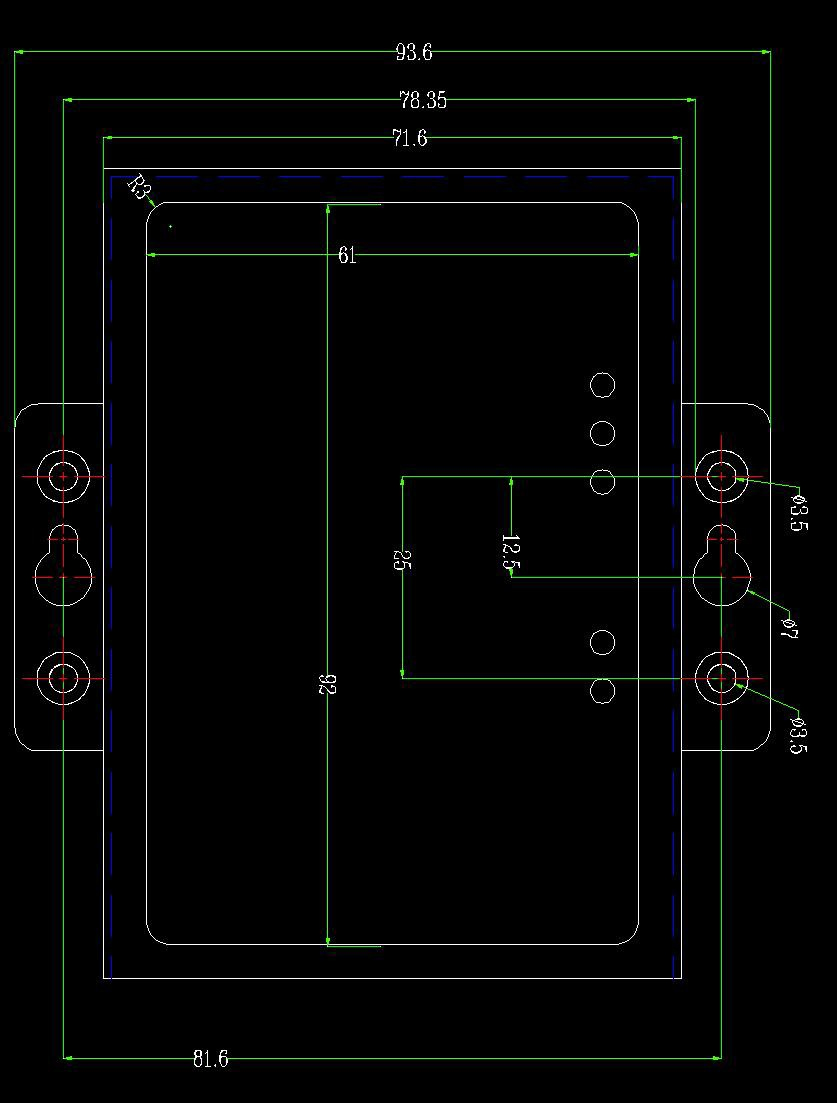

    GCAN-208-2C系列模塊機械尺寸如圖2.2所示,可使用壁掛式安裝方式將模塊固定在機箱內部或加裝DIN導軌附件,將模塊固定在DIN導軌上。


    GCAN-208-2C系列模塊PE與外殼相連。如果安裝模塊的柜體或?qū)к壒潭ǖ揭粋€接地的金屬組件板上,那么模塊會自動接地,不需要外部接地線。如果安裝模塊的機柜或?qū)к壒潭ǖ揭粋€未接地的底座上,那么必須將柜體或?qū)к夁B接到最近的接地端子上。




    圖2.2 GCAN-208-2C系列模塊機械尺寸示意圖


    2.3接口定義及功能


    2.3.1GCAN-208-2C模塊


    GCAN-208-2C模塊集成一路9-36V DC電源接口、1路標準CAN總線接口及2路標準光纖接口(單模、多模,SC、ST、FC可選)。

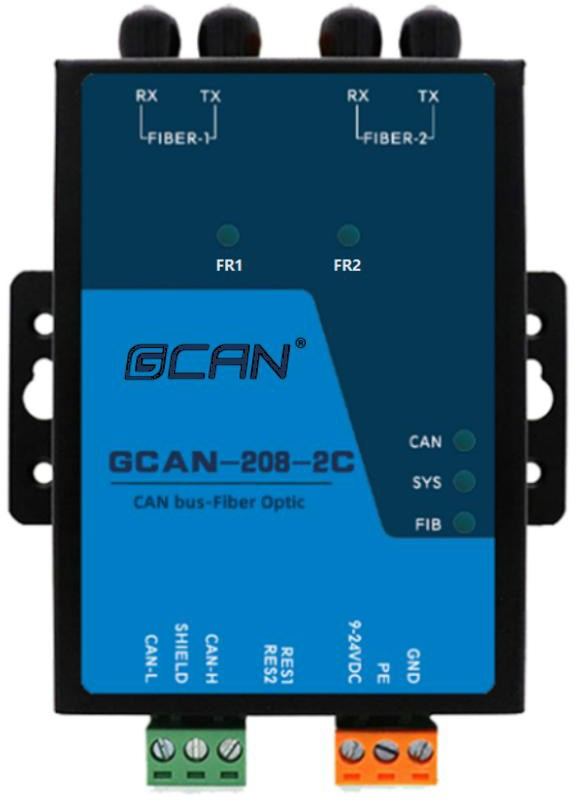

    GCAN-208-2C模塊CAN總線接口由1個(綠色)3 PIN插拔式接線端子引出,可以用于連接1個CAN總線網絡或者CAN總線接口的設備;電源接口由1個(橙色)3PIN插拔式接線端子引出。CAN總線接口及電源接口位置、接口定義如圖2.5、表2.4所示。

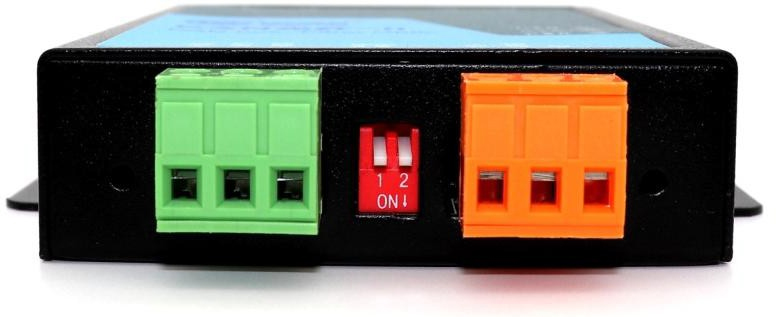

    圖2.5 GCAN-208-2CCAN總線接口及電源接口位置

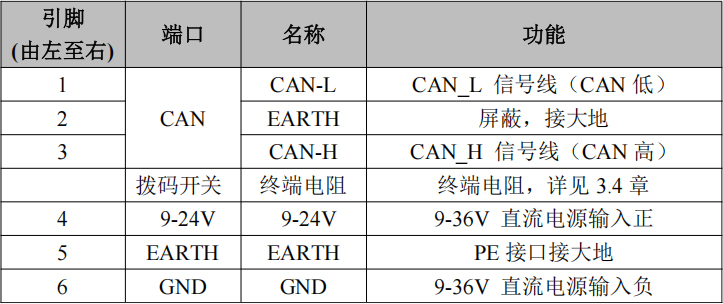

    表2.4 GCAN-208-2C模塊的CAN總線信號分配及電源接口



    GCAN-208-2C模塊光纖接口位置、接口定義如圖2.6、表2.5所示。

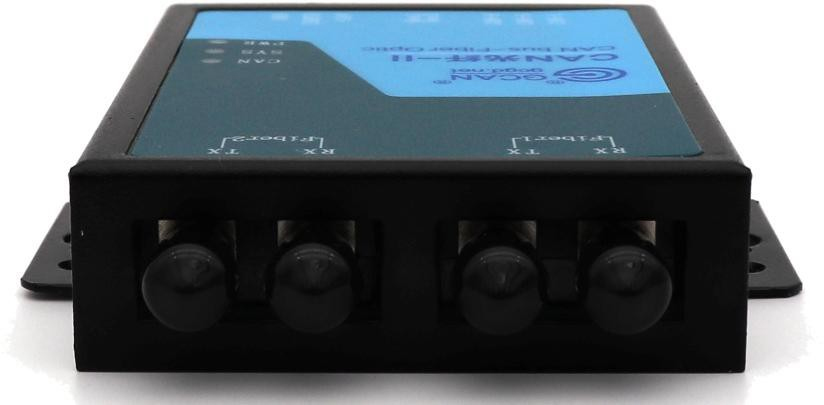

    圖2.6 GCAN-208-2C光纖接口位置

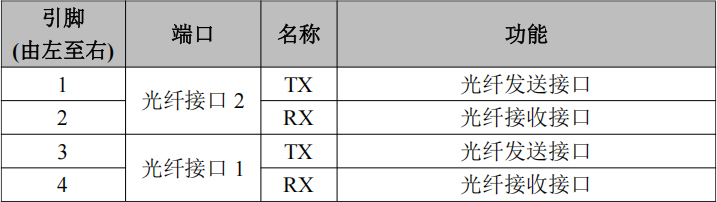

    表2.5 GCAN-208-2C光纖接口定義



    3.設備使用


    3.1CAN總線配置


    GCAN-208-2C系列模塊在使用前一般需要用戶對CAN總線通信參數進行配置或委托我公司出廠配置。


    3.1.1通過撥碼開關配置CAN總線波特率


    當用戶第一次使用GCAN-208-2C模塊時,如果已經知道CAN總線波特率,則可先打開設備外殼(擰開兩側黑色螺絲即可)直接使用設備內部的撥碼開關調整對應CAN總線的波特率。撥碼開關如圖3.1所示。

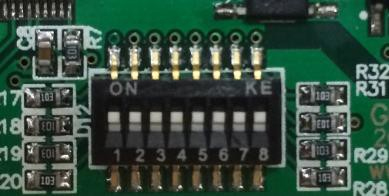

    圖3.1撥碼開關


    撥碼開關設置波特率方法:系統先不要上電,用螺絲刀打開設備外殼,找到設備中如上圖所示的撥碼開關,撥碼開關的“1、2、3、4”號可以對CAN1波特率進行配置(只有前四個撥碼開關有效)具體配置方法詳見表3.1。ON方向為0,數字方向為1。

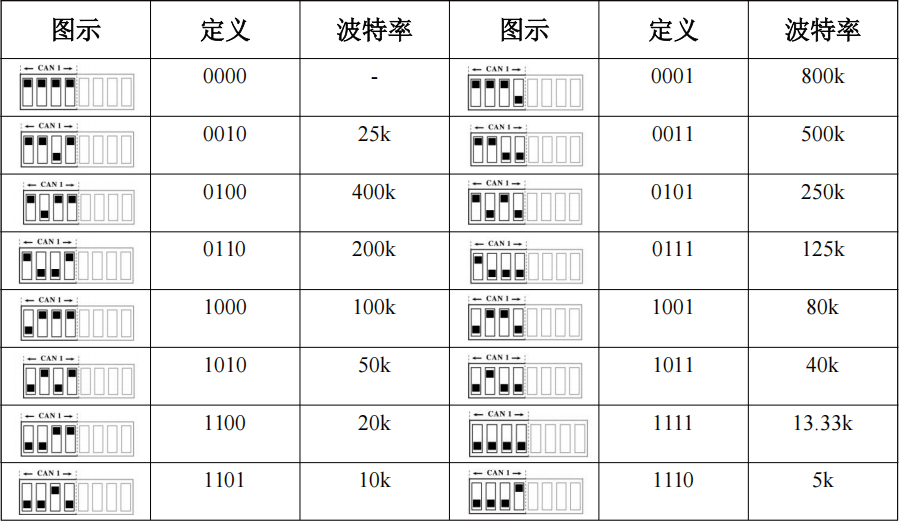

    表3.1 GCAN-208-2C系列模塊波特率配置圖示


    3.1.2自動識別波特率




    當用戶不知道CAN總線的波特率或通過撥碼開關設置好波特率后模塊無法正常工作,則可使用自動識別波特率功能識別總線的實際波特率,具體使用方法如下:


    1.將GCAN-208-2C模塊的波特率撥碼開關全部撥到數字一側。
    2.將GCAN-208-2C模塊正確連接至CAN總線(保證接線正確并且正確加入終端電阻)。

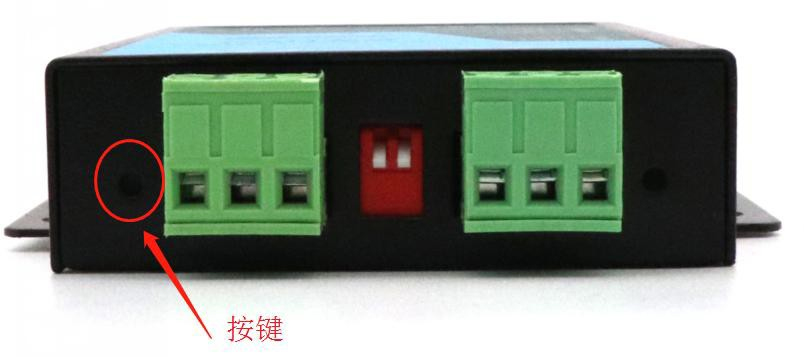

    3.將GCAN-208-2C模塊上電,待PWR常亮,SYS燈閃爍時,使用工具按住如下圖所示的CAN通道左側孔中的按鍵,如圖3.2所示。





    圖3.2按鍵位置示意圖


    4.持續按住孔中的按鍵3s以上再松開,此時模塊正在識別總線波特率。
    5.識別過程會持續一段時間,待CAN燈變回綠色且常亮?xí)r,表示波特率已經識別完成,模塊重新上電即可啟用識別到的波特率。如果頻閃過后,一直是紅燈常亮,表示未識別成功。此時需要檢查物理層。


    注:當設備自動識別完波特率后,撥碼開關將失效。


    3.1.3查看當前設備的波特率

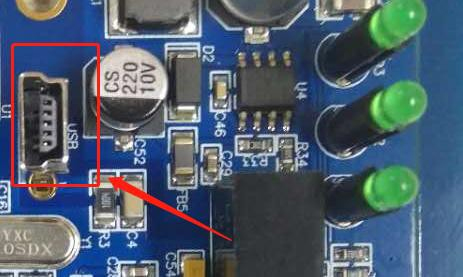

    當需知道當前設備使用的波特率的值時,先打開設備外殼(擰開兩側黑色螺絲即可)然后用USB線將設備的USB口和電腦連接上,USB口為USB-MINI口,如圖3.3所示。




    圖3.3 USB口示意圖

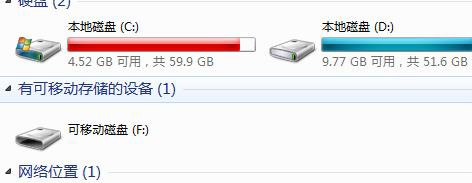

    此時電腦會出現一個可移動磁盤,如圖3.4所示。




    圖3.4可移動磁盤示意圖


    打開磁盤,里面會出現一個記事本文件,文件里面顯示的就是當前CAN通道的波特率的值。如圖3.5所示:

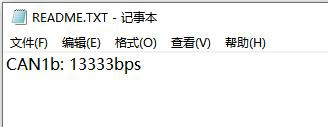

    圖3.5波特率值


    其中,“CAN1b”中CAN1代表CAN1通道,b代表設備通過配置撥碼開關方式配置的波特率。a代表的是設備是通過自動識別的方式配置的波特率。


    注意:


    1、可移動磁盤中的記事本文件是只讀文件,只能查看,無法手動修改此文件中的數值去實現改變設備的波特率。
    2、GCAN-208-2C如果CAN燈一直是紅色且不閃,說明沒有識別成功,此時需要檢查接線及終端電阻是否正確。識別失敗后模塊重新上電會自動采用撥碼開關的波特率的值。


    恢復出廠設置(清除設備自動識別記錄):將8P的撥碼開關全部撥到數字一側,然后將設備上電,然后按住復位鍵待CAN燈亮紅且頻閃,使設備空載識別。待CAN通道全部識別失敗,重新上電,即恢復出廠設置。


    3.1.4修改設備波特率

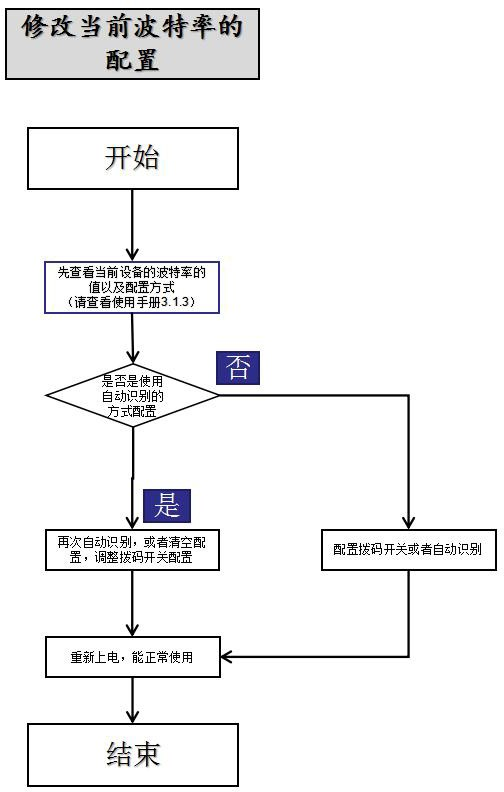

    當需要修改當前設備的波特率時,按照如下流程圖3.6所示操作即可。




    圖3.6修改當前波特率流程圖


    3.1.5配置CAN總線終端電阻


    GCAN-208-2C系列模塊CAN通道內部均已經集成標準120Ω終端電阻,可通過CAN總線接線端子之間的撥碼開關選擇是否接入。


    3.2與光纖連接


    GCAN-208-2C系列模塊的光纖接口類型可選擇SC、ST兩種接口,傳輸方式可選擇單模、多模兩種,用戶在實際使用時只需要選擇對應的光纖線即可即插即用。


    請注意:雙芯光纖連接時應將RX接到TX,TX接到RX。單芯光纖連接時需要A和B設備配對使用。


    3.3與CAN總線連接


    GCAN-208-2C系列模塊接入CAN總線連接方式為將CAN_H連CAN_H,CAN_L連CAN_L即可建立通信。

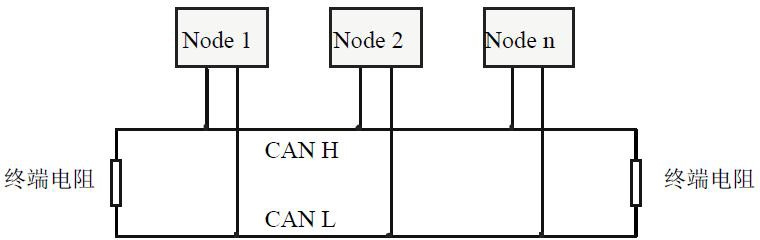

    CAN總線網絡采用直線拓?fù)浣Y(jié)構,總線最遠的2個終端需要安裝120Ω的終端電阻;如果節點數目大于2,中間節點不需要安裝120Ω的終端電阻。對于分支連接,其長度不應超過3米。CAN總線總線的連接見圖3.7所示。




    圖3.7 CAN總線網絡的拓?fù)浣Y(jié)構


    請注意:CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率,最大總線長度和波特率關系詳見表3.2。若通訊距離超過1Km,應保證線的截面積大于Φ1.0mm2,具體規格應根據距離而定,常規是隨距離的加長而適當加大。

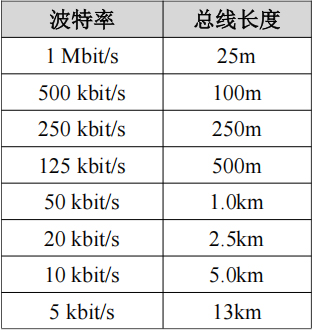

    表3.2波特率與最大總線長度參照表



    3.4CAN總線終端電阻

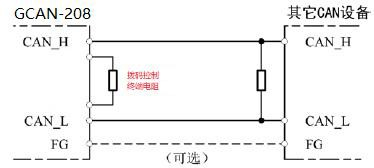

    為了增強CAN通訊的可靠性,消除CAN總線終端信號反射干擾,CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻,如圖3.8所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω,則總線上的兩個端點也應集成120Ω終端電阻。GCAN-208-2C系列模塊采用82C251收發器,如果網絡上其他節點使用不同的收發器,則終端電阻須另外計算。


    GCAN-208-2C系列模塊CAN通道內部已經集成標準120Ω終端電阻,可通過撥碼開關選擇是否將電阻接入總線:208-1的R1控制CAN1,R2控制CAN2,撥到ON的位置即可將電阻啟用;208-2的R1、R2兩個開關控制同一個電阻,一起對R1、R2進行操作,撥到ON的位置即可將電阻啟用。




    圖3.8 GCAN-208-2C系列模塊與其他CAN節點設備連接


    3.5系統狀態指示燈


    GCAN-208-2C系列模塊具有1個PWR指示燈用來指示系統供電情況,1個SYS指示燈用來指示設備的運行狀態,1個FIB指示燈用來指示光纖數據傳輸,2個FR指示燈用來指示光纖模塊接收光信號狀態,1個CAN指示燈用來指示CAN總線數據傳輸。這5個指示燈的具體指示功能見表3.3,這5個指示燈處于各種狀態的含義如表3.4所示。

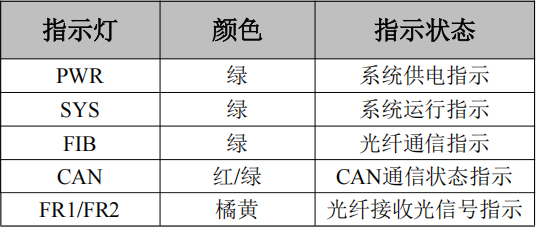

    表3.3 GCAN-208-2C系列模塊指示燈


    GCAN-208-2C系列模塊上電后,系統供電燈PWR及初始化狀態指示燈SYS點亮,表明設備已經供電,系統正在初始化;否則,表示系統存在電源故障或發生有嚴重的錯誤。光纖與CAN均連接正常后,當有數據在CAN與光纖之間傳輸時,相應的FIB、CAN指示燈會閃爍。

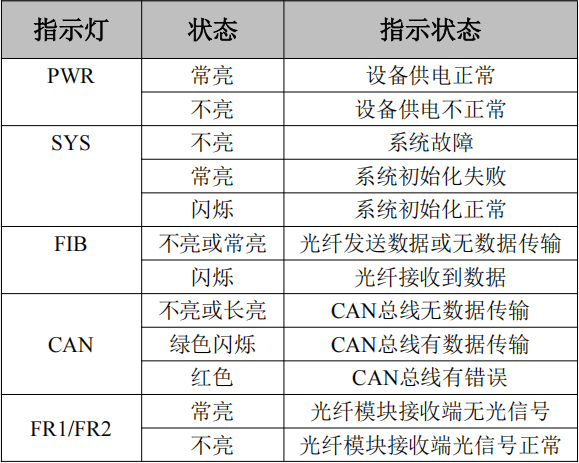

    表3.4 GCAN-208-2C系列模塊指示燈狀態


    4.技術規格



  • (1)高速的32位工業級處理器;
    (2)內嵌硬件看門狗定時器;
    (3)電源防反接設計,外接電源供電(9~36V DC);50mA MAX(24V DC);
    (4)工作溫度范圍:-40℃~+85℃;
    (5)靜電放電抗擾度等級:接觸放電±4KV,空氣放電±8KV;
    (6)電快速瞬變脈沖群抗擾度等級:±2KV;
    (7)浪涌抗擾度等級:電源接口±1KV,CAN總線接口±4KV;
    (8)符合礦用產品安全認證、消防產品認證、汽車智能網聯、儲能等設計規范,可提供認證所需資料;
