1功能簡介

1.1功能概述

GCAN-PLC-200是一款集成有總線控制功能的可編程邏輯控制器（PLC）。其不僅具有外觀簡約、高性價比的特點，還可以方便的連接入Modbus系統等。

GCAN-PLC-200產品將微處理器、集成電源、輸入電路和輸出電路組合到一個結構緊湊的外殼中，形成功能強大的PLC。下載用戶程序后，PLC將包含監控應用中的輸入和輸出設備所需的邏輯。

GCAN-PLC-200可使用OpenPCS軟件對其編程，也可使用CodeSys V3.5 SP16及以上版本軟件對其編程。軟件支持符合IEC-61131-3標準中規定的五種標準編程語言，這使得程序的可移植性和復用性很強，而且軟件還具有多種調試功能（斷點、單步等），調試程序更加方便。

GCAN-PLC-200不僅可完成數字的輸入/輸出，還集成了多種常用的工業現場總線，如：RS232/485總線，并支持常見的通信協議如：ModbusRTU等。

1.2性能特點

（1）編程軟件：OpenPCS/CodeSys（編程語言符合IEC61131-3標準）；
（2）1路RS232通道；2路RS485通道；
（3）支持Modbus RTU主/從站功能；
（4）8路DO（復用3路PWM脈沖輸出）；16路DI（復用4路計數輸入）；
（5）電源采用24V DC（-15%/+20%）；
（6）通信隔離為1500V DC（除RS232）；
（7）工作溫度范圍：-40℃~+85℃；
（8）防護等級：IP20；
（9）EMC抗干擾等級：Zone B；
（10）EMC抗干擾支持：供電通道、RS485通道；
（11）尺寸：(長)115mm*(寬)100mm*(高)58mm。

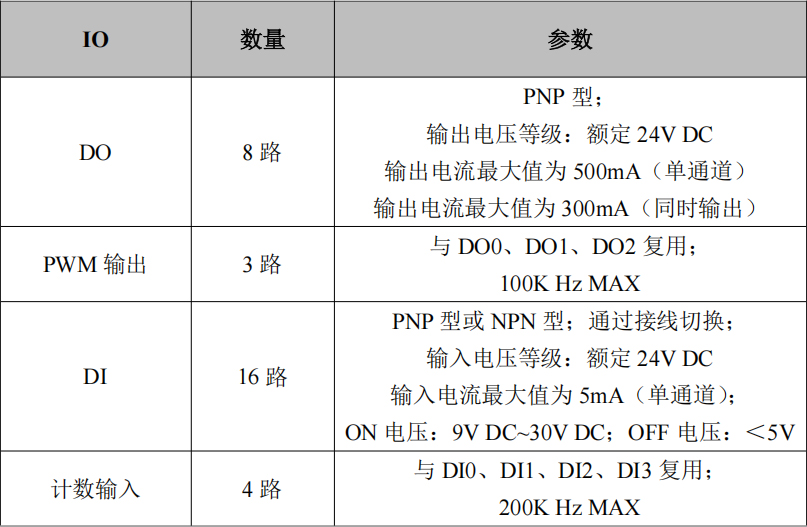

IO詳細參數：

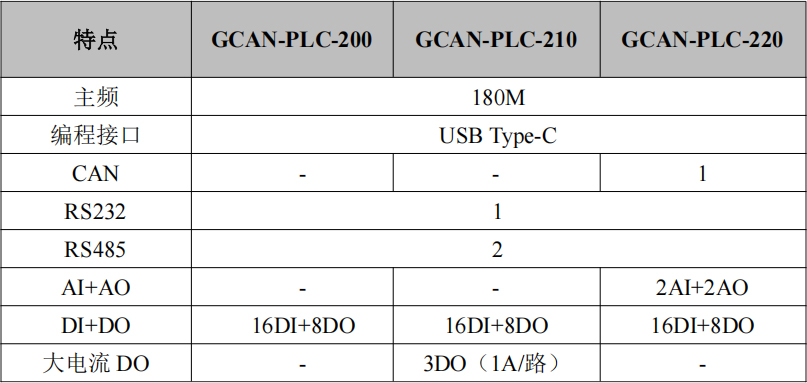

1.3系列選型




1.4典型應用

（1）工業自動化控制核心
（2）模擬量閉環控制系統
（3）開關量開環控制，邏輯運算
（4）ModBUS總線網絡通訊



2設備安裝

本章節將詳細說明GCAN-PLC-200可編程邏輯控制器的安裝方法、接線方法、指示燈的含義與接口的含義。

2.1設備外觀及尺寸

GCAN-PLC-200外觀如圖2.1所示，(長)115mm*(寬)100mm*(高)58mm。

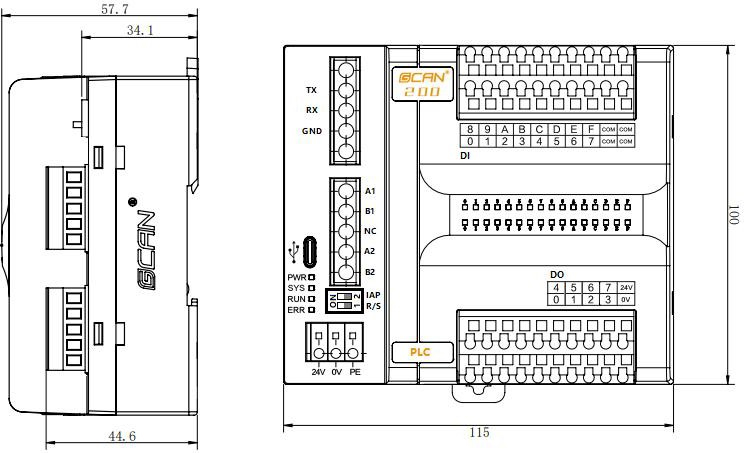

圖2.1 GCAN-PLC-200模塊外形尺寸圖


2.2安裝拆卸方法

模塊的安裝方法：

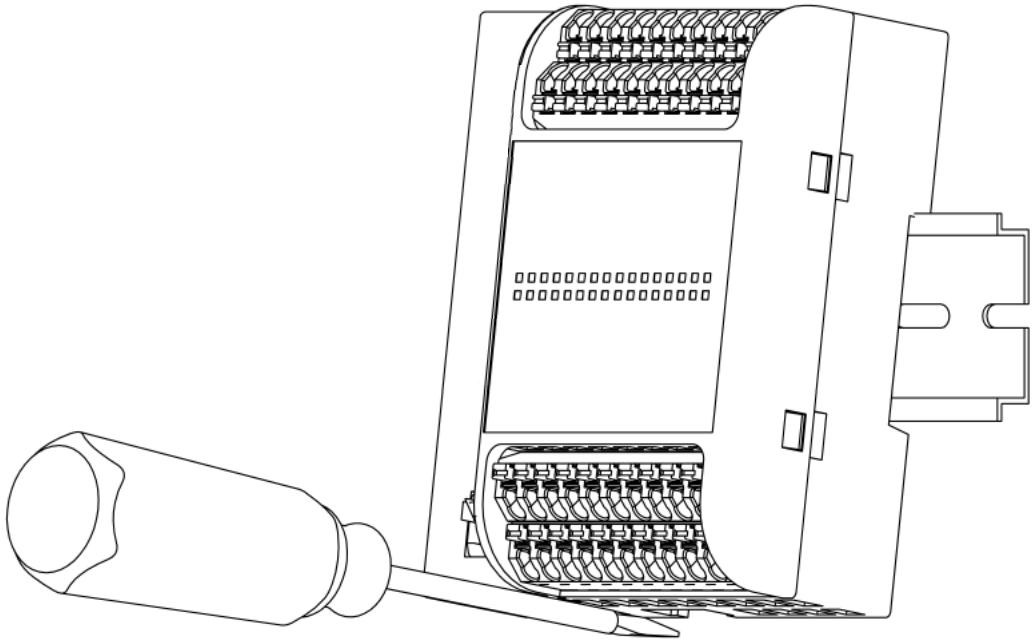

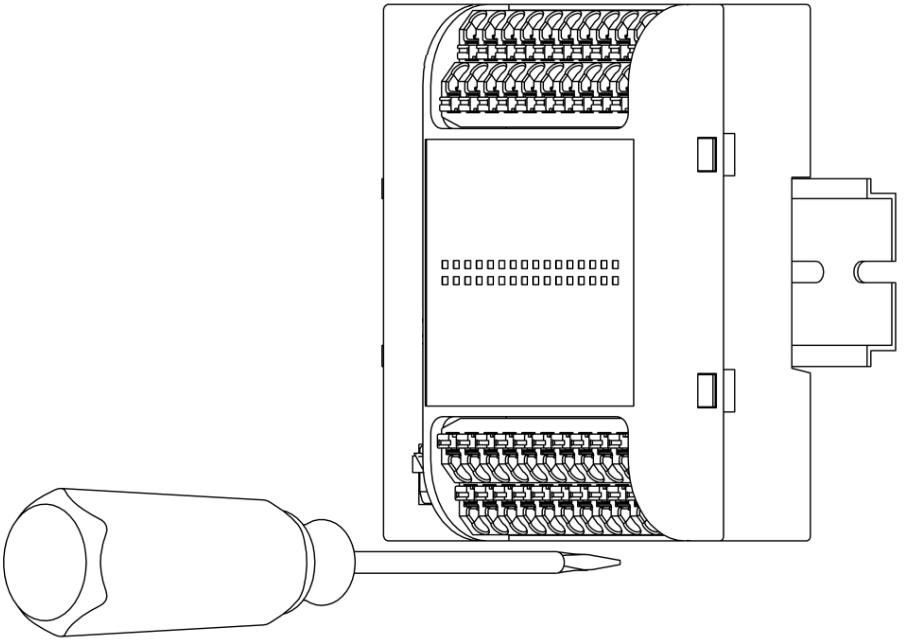

先將模塊下方的導軌卡扣用一字螺絲刀拉出；然后將模塊掛到DIN導軌上，并使用一字螺絲刀將下方的導軌卡扣推進去鎖定，如圖所示：


圖2.2 GCAN-PLC-200模塊安裝


模塊的拆卸方法：

先將模塊下方的導軌卡扣用一字螺絲刀拉出；然后將模塊往外拉出與DIN導軌形成一個角度，模塊即可往上拉出，如圖所示：


圖2.3 GCAN-PLC-200模塊拆卸


2.3接口定義及功能

GCAN-PLC-200設備包含1個電源接口，一個USB-Type C接口，1路RS232通信接口，2路RS485通信接口；8路DO接口，16路DI接口。控制器編程接口使用USB接口，接口定義如下表所示。

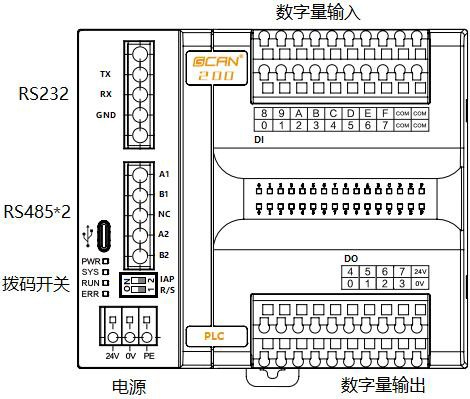

圖2.4 GCAN-PLC-200各接口位置


2.3.1左側底板各接口的定義

GCAN-PLC-200的主控模塊左側底板從上到下，依次是RS232總線接口、2路RS485總線接口和電源接口，如上圖所示。各個端子對應的序號及其含義如表所示。

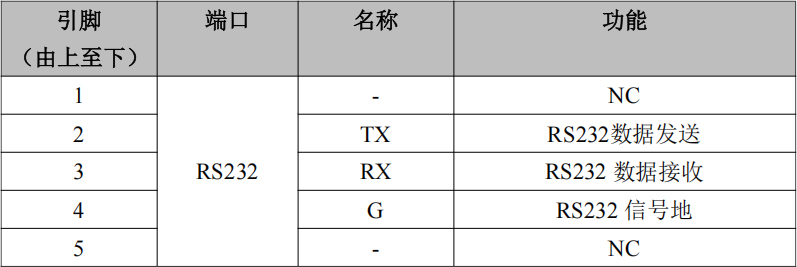

表2.1 RS232接口定義

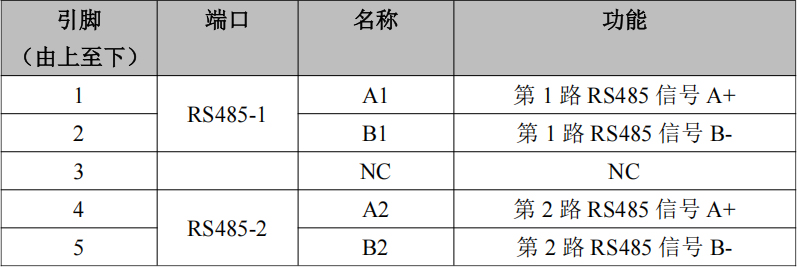

表2.2 2路485路接口定義

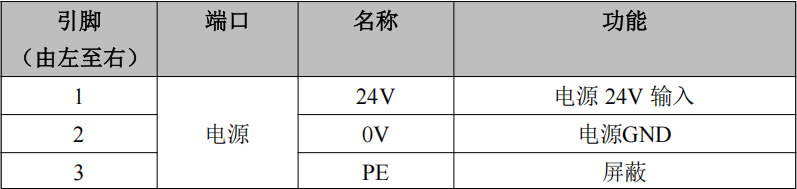

表2.3電源接口定義


2.3.2DO接口定義及接線方法

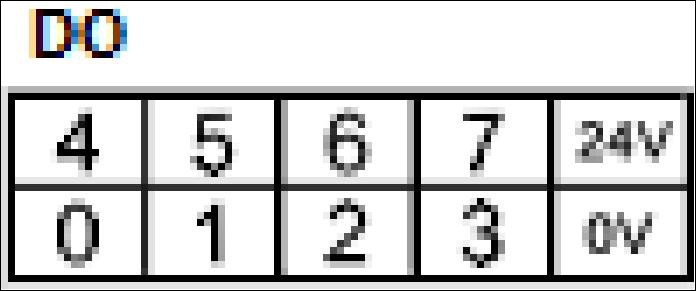

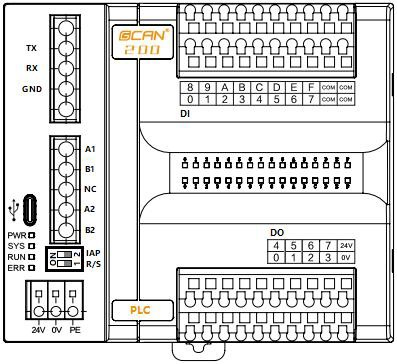

GCAN-PLC-200的主控模塊右側頂板含有上下四排端子排，下方兩排端子排的右側為DO端子排，分別為DO0~DO7共8個數字量輸出點，以及1組IO供電電源接口（IO供電電源已與系統電源隔離，IO模塊需供電后才能正常工作），如圖所示。各個端子對應的序號及其含義如表2.4所示。

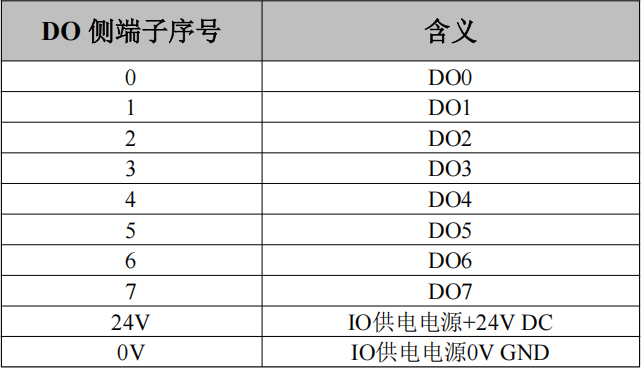

表2.4 GCAN-PLC-200 DO及IO電源接線端子定義

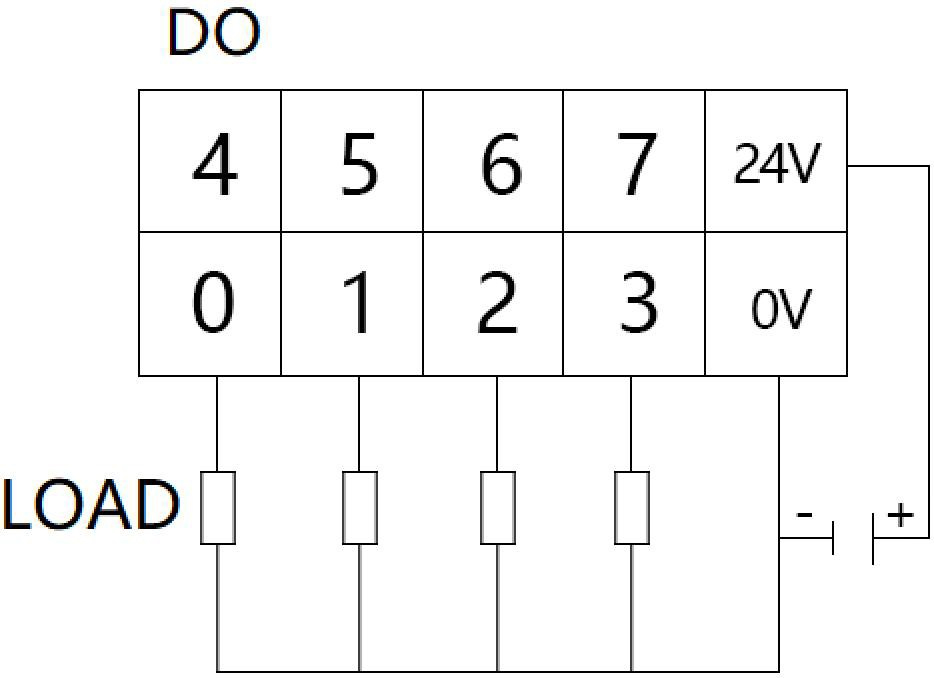

DO端子排晶體管PNP輸出接線如圖所示：


圖2.5 GCAN-PLC-200 DO（0.1.2.3路）接線


2.3.3DI接口定義及接線方法

上方兩排端子為DI端子排，分別為DI0~DI7，DI8~DIF共16個數字量輸入點，以及4個DI的COM接口（4個COM口內部已短接，任意連接1個即可），如圖所示。各個端子對應的序號及其含義如表2.5所示。

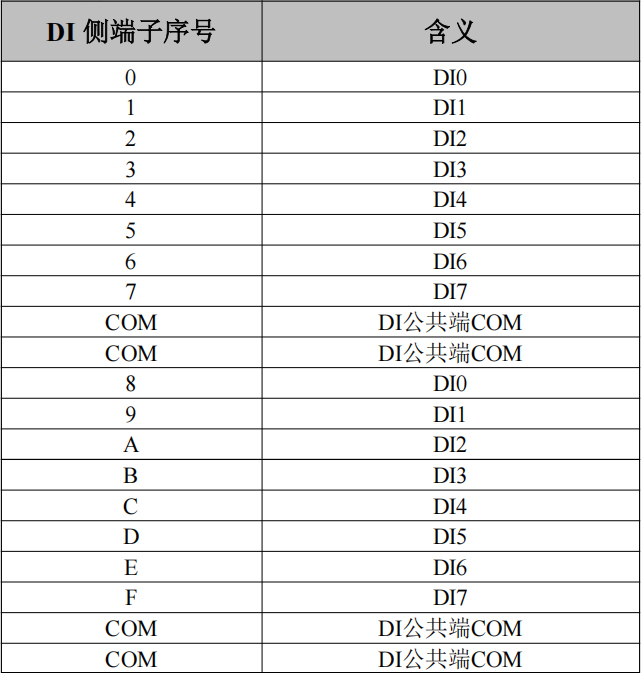

表2.5 GCAN-PLC-200 DI端子定義


DI端子排有兩種接法：

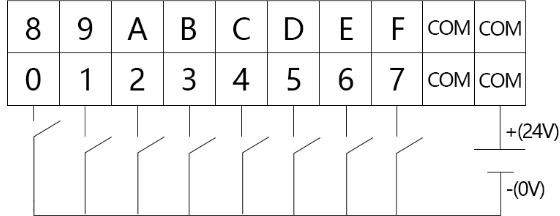

1）NPN漏型輸入接線如圖所示：


圖2.6 GCAN-PLC-200 DI（0-7路）漏型接線

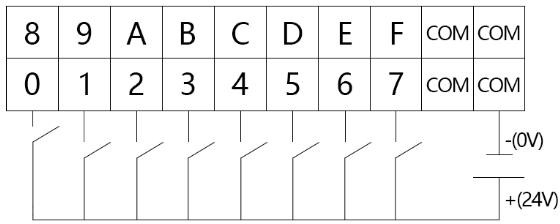

2）PNP源型輸入接線如圖所示：

圖2.7 GCAN-PLC-200 DI（0-7路）源型接線


2.4系統狀態指示燈

GCAN-PLC-200模塊有兩組指示燈，分別為系統狀態指示燈和IO指示燈。系統狀態指示燈具有1個PWR指示燈、1個SYS指示燈、1個RUN指示燈、1個ERR燈來指示設備的運行狀態。

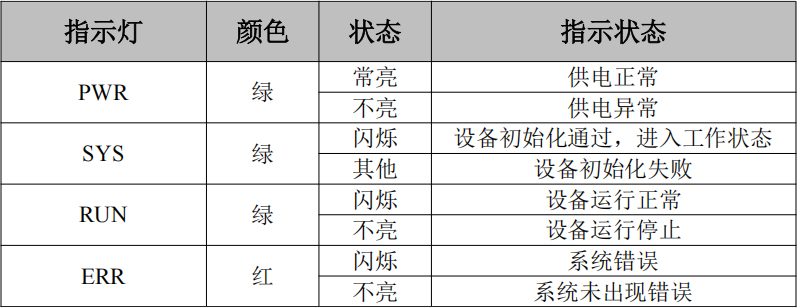

表2.6 GCAN-PLC-200 PLC模塊指示燈狀態


IO指示燈用來指示設備數字量IO的運行狀態。

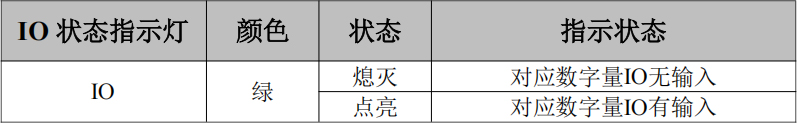

表2.7 GCAN-PLC-200 IO指示燈狀態


3設備使用

3.1串口連接

GCAN-PLC-200使用標準串口電平，因此該模塊可以直接與帶有RS485接口的設備進行連接。

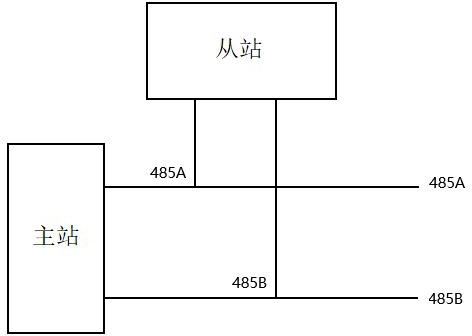

RS485總線的連接如圖所示：


圖3.1 RS485總線的連接


4 PLC程序運行開關及復位按鍵

GCAN-PLC-200提供1個程序運行開關和1個復位按鍵。如圖4.1所示：


4.1 GCAN-PLC-200撥碼開關圖


1為運行/停止撥碼開關。
2為復位按鍵。



注意:
1號運行/停止開關的撥碼位于ON時，設置PLC程序為運行狀態；運行/停止按鈕的撥碼位于數字側時，設置PLC程序為停止狀態。
2號復位鍵默認位于數字側，有特殊用途，請勿隨意撥動。

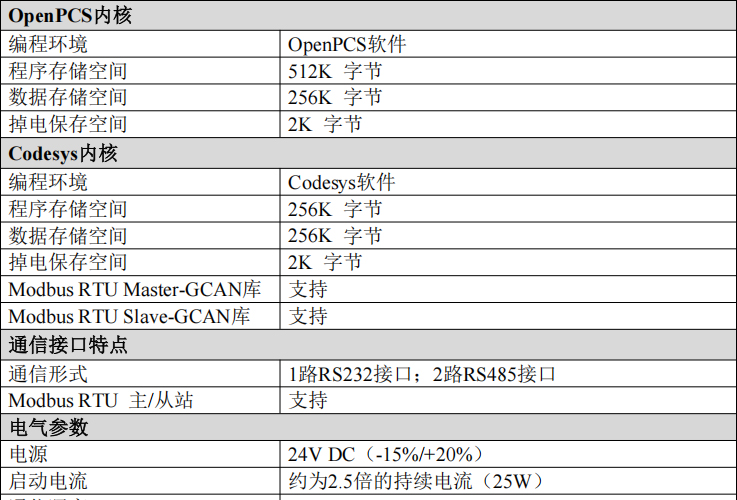

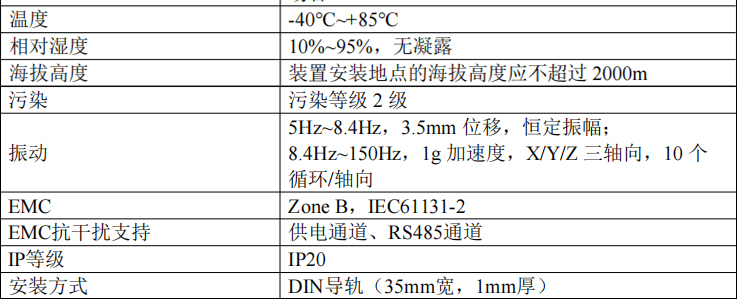

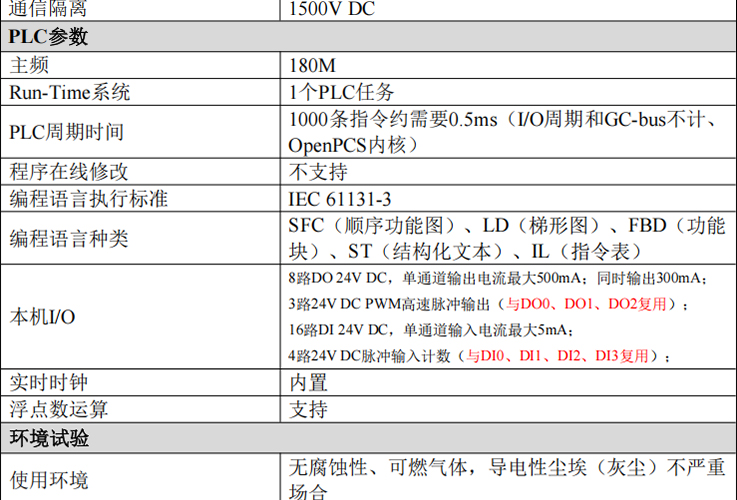

5 技術規格
