GCAN-204C模塊是工業總線改造，多種總線設備互連的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，也是現有系統集成的最佳選擇。GCAN-204C的各種總線接口均集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞，使用DIN導軌的固定方式，使其更容易集成到各種控制柜中。
1.2性能特點
（1）Modbus從站支持功能碼：03H、04H、06H、16H；
（2）標準串口采用2線的RS485接口；
（3）串口波特率支持范圍600bps~115200bps，可通過軟件配置；
（4）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
（5）CAN-bus通訊波特率在5Kbps~1Mbps之間；
（6）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：1500V DC；
（7）最高轉換數據流量：400幀/秒（串口波特率最大測得）；
（8）使用9~24V DC供電（推薦24V 40mA）；
（9）RS485、CAN接口使用端子接線方式；
（10）使用專用的配置軟件配置工作模式及所有參數；
（11）非易失行存儲器保存配置參數，每次上電后自動調用最近一次的參數；
（12）可安裝到DIN卡軌上；
（13）工作溫度范圍：-40℃~+85℃；
（14）靜電放電抗擾度等級：接觸放電±4KV，空氣放電±8KV；
（15）電快速瞬變脈沖群抗擾度等級：±2KV；
（16）浪涌抗擾度等級：電源接口±1KV。CAN總線接口±4KV；
1.3典型應用
（1）現有串口通信設備連接CAN總線網絡；
（2）PLC設備連接CAN總線網絡通訊；
（3）Modbus RTU網絡和CAN網絡通訊；
（4）CAN總線串行總線之間的網關網橋；
（5）工業現場網絡數據監控；
（6）CAN教學應用遠程通訊；
（7）CAN工業自動化控制系統；
（8）低速CAN網絡數據采集數據分析；
（9）智能樓宇控制數據廣播系統等CAN總線應用系統。
2.設備安裝

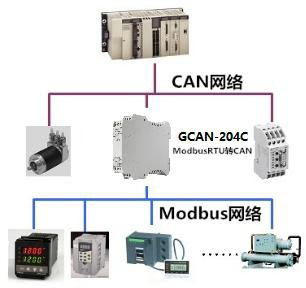

GCAN-204C模塊典型工作環境如圖2.1所示。
圖2.1 GCAN-204C模塊典型工作環境
2.1設備尺寸

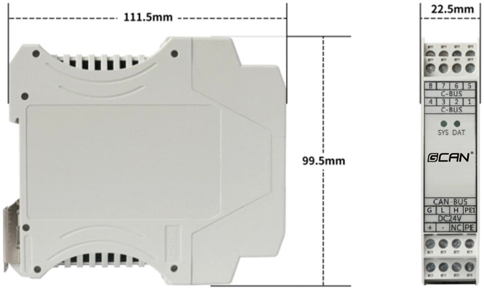

設備外形尺寸：(長，含接線端子)111.5mm*(寬)22.5mm*(高)99.5mm，其示意圖如圖2.2所示。
圖2.2 GCAN-204C模塊外形尺寸
2.2設備固定

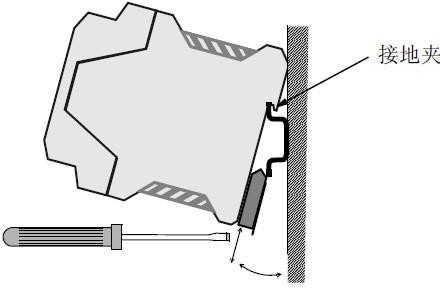

GCAN-204C模塊安裝方法如圖2.3所示，可使用一字螺絲刀輔助將模塊安裝到DIN導軌上。
圖2.3 GCAN-204C模塊安裝
GCAN-204模塊接地端未與安裝導軌直接連接，模塊的PE應連接至就近接地端子（宜采用單獨接地或單點接地），以確保接地可靠性。
2.3接口定義及功能

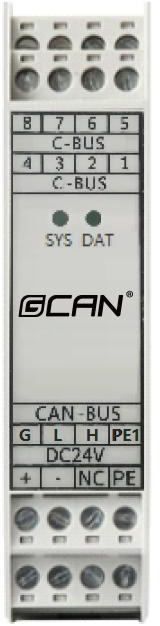

GCAN-204C模塊集成1路電源接口、1路標準CAN總線接口和1路標準RS485接口。GCAN-204C模塊接線端子排如圖2.4所示。
圖2.4 GCAN-204C模塊接線端子排

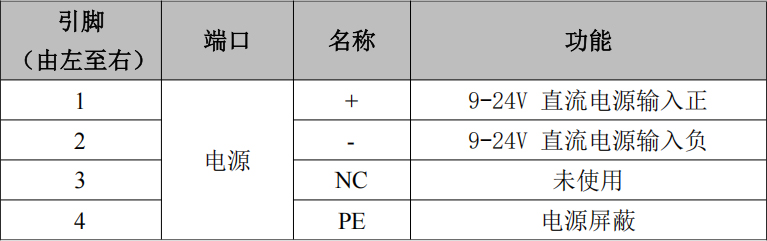

GCAN-204C模塊的電源接口由1個4 Pin插拔式接線端子引出，其接口定義如表2.1所示。
表2.1 GCAN-204C模塊的電源接口定義

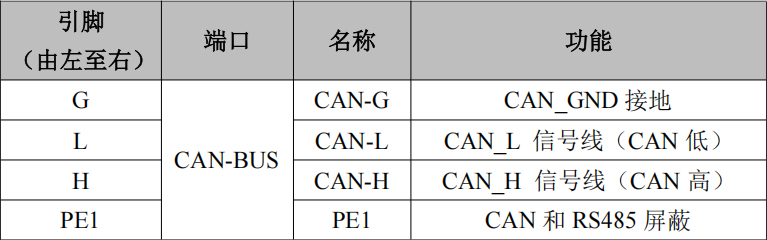

GCAN-204C模塊CAN總線接口由1個4 PIN接線端子引出，可以用于連接1個CAN-bus網絡或者CAN總線接口的設備，其接口定義如表2.2所示。
表2.2 GCAN-204C模塊的CAN-bus信號分配
GCAN-204C模塊RS485接口由1個4 PIN接線端子引出，用于連接ModbusRTU網絡或者M(jìn)odbus RTU主站設備，其接口定義如表2.3所示。

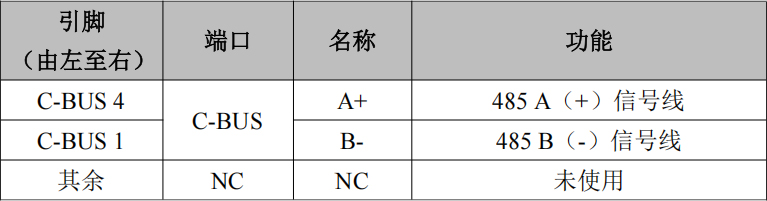

表2.3 GCAN-204C模塊的RS485接口定義
3.設備使用

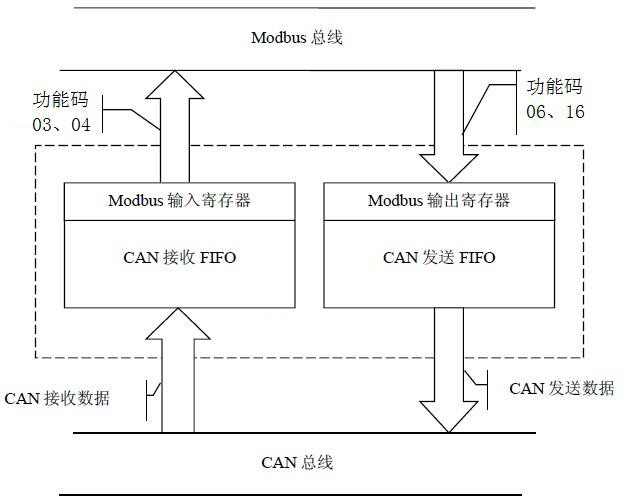

GCAN-204C模塊工作原理如圖3.1所示。
圖3.1 GCAN-204C模塊工作原理
3.1串口連接
GCAN-204C使用標準串口電平（RS485：-7~+12V），因此該模塊可以與帶有RS485接口的設備直接連接。
3.2與CAN-bus連接
GCAN-204C模塊接入CAN總線的連接方式為：將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

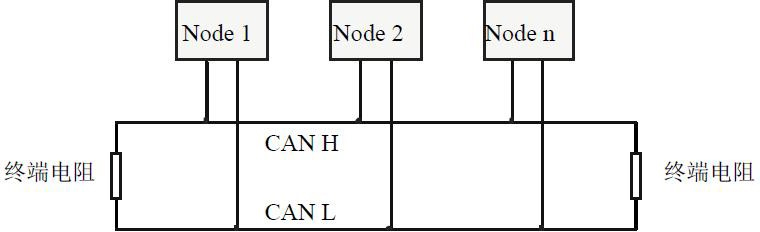

CAN總線絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，則中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線的連接見圖3.2所示。
圖3.2 CAN總線網絡的拓?fù)浣Y(jié)構
注意：CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表3.1。若通訊距離超過1Km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

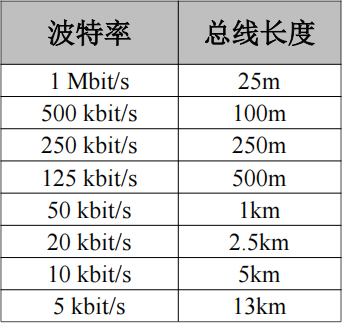

表3.1波特率與最大總線長度參照表
3.3CAN總線終端電阻

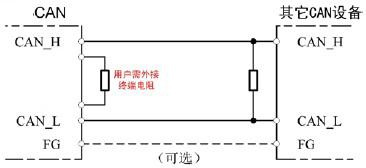

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖3.3所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。
圖3.3 GCAN-204C與其他CAN節點設備連接
請注意：GCAN-204C模塊內部未集成120Ω終端電阻，模塊外部提供電阻接線端子。需要接入終端電阻時，將電阻兩端分別接入CAN_L、CAN_H即可。
3.4系統狀態指示燈

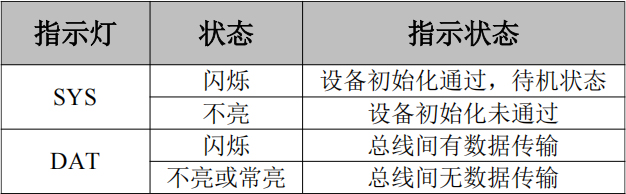

GCAN-204C模塊具有1個SYS指示燈，用來指示設備的運行狀態，1個DAT指示燈，用來指示數據傳輸。這2個指示燈的具體指示功能見表3.2，這2個指示燈處于各種狀態下時，CAN總線的狀態如表3.3所示。

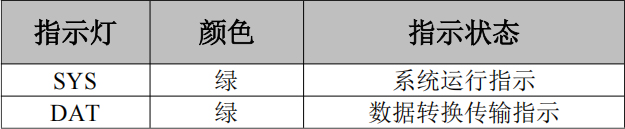

表3.2 GCAN-204C模塊指示燈
GCAN-204C模塊上電后，系統初始化狀態指示燈SYS點亮，表明設備已經供電，系統正在初始化；否則，表示系統存在電源故障或發生有嚴重的錯誤。
Modbus RTU端與CAN端均連接正常后，當總線間有數據在傳輸時，數據信號指示燈DAT會閃爍。
表3.3 GCAN-204C模塊指示燈狀態
4.GCAN-204C-Config-CH-3.12配置軟件使用
4.1配置準備

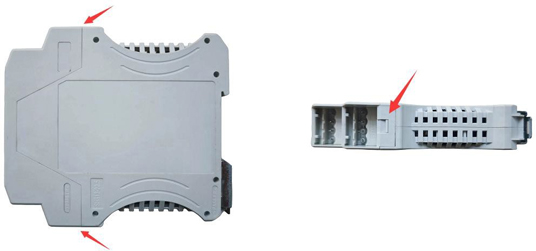

1)斷開GCAN-204C模塊的電源后用一字螺絲刀輕壓模塊綠色外殼的上下兩端，將其拆開。
圖4.1 GCAN-204C外殼位置

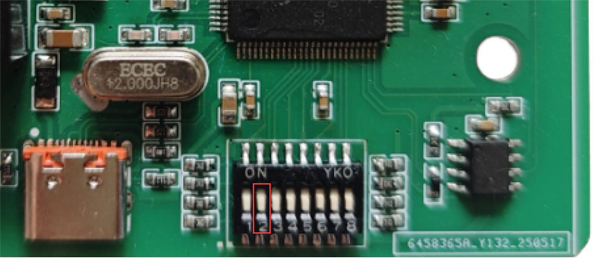

2）找到如圖4.2所示的撥碼開關，將2號開關撥到ON狀態后，模塊重新上電即可進入配置模式。
請注意：GCAN-204C模塊采用RS485接口進行配置，撥碼開關旁邊的USB接口為廠家預留，請不要連接。配置完成后請將2號撥碼開關撥回OFF狀態。
圖4.2 GCAN-204C撥碼開關位置
4.2軟件連接

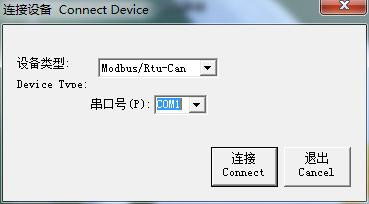

當GCAN-204C模塊進入配置模式且通過RS485接口與PC機正常連接后，打開“GCAN-204C-Config-CH-3.13”軟件對模塊進行配置。軟件界面如圖4.3所示。
圖4.3 GCAN-204C-Config-CH-3.13軟件初始界面

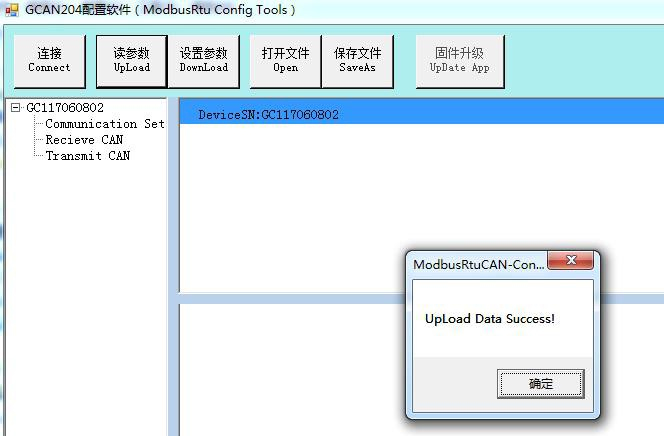

打開軟件后，選擇連接到GCAN-204C的串口號，點擊“連接Connect”即可建立連接。如用戶不知道串口號，可通過進入PC機的設備管理器中查看，配置軟件中顯示的串口號是1-7，如果超過這個顯示范圍，請客戶自行修改串口號。建立連接后點擊“讀參數Upload”可以讀出模塊當前的配置情況，如圖4.4所示。
請注意：此時設備已與PC機建立連接，請不要重復點擊“連接Connect”。
圖4.4 GCAN-204C-Config-CH-3.13軟件主界面
4.3配置通信參數
點擊“Communication Set”，在此界面中可設置Modbus節點ID（Node ID）、串口校驗方式（Parity）、數據長度（Byte Size）和停止位數（Stop Bits）、Modbus RTU端波特率485 Baud和CAN端波特率（CAN Baudrate）。出廠默
認設置Modbus RTU端波特率為57600bps，CAN總線波特率為250Kbps，“Communication Setting”基本參數如圖4.5所示。

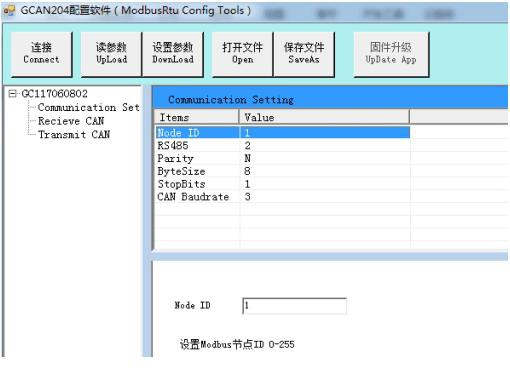

圖4.5廣成科技GCAN-204C參數設置界面
“Node ID”——設置Modbus節點ID；
“RS485 Baud——設置RS485總線通信波特率；詳細設置如表4.1所示；
“Parity”——設置校驗方式；
“ByteSize”——設置數據長度，默認設置為0；“StopBits”——設置停止位數，默認設置為1；
“Can Baudrate”——設置CAN端波特率；詳細設置如表4.2所示

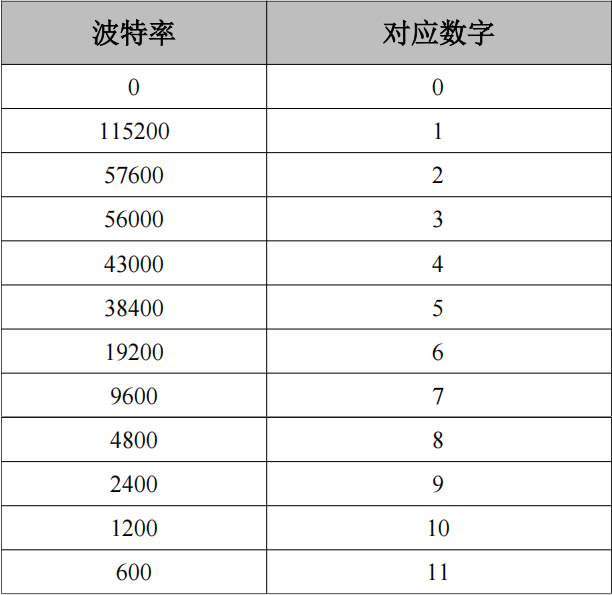

表4.1 RS485波特率與對應數字對照表

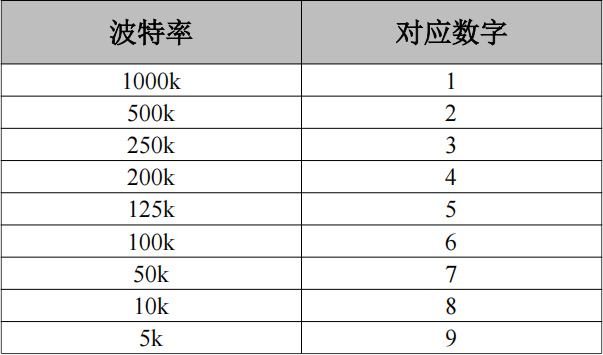

表4.2 CAN波特率與對應數字對照表
注意：如果想使用自定義波特率請聯系我們沈陽廣成科技有限公司
4.4配置轉換關系映射表
出廠默認Receive和Transmit的映射表組數都是1。用戶可以在界面中按Add進行添加映射數據，添加組數最多為32組（部分?jǐn)?shù)據不足8字節可以節省寄存器使用數量）。其中Receive CAN的Modbus地址從0x00-0x7F，Transmit CAN的Modbus地址從0x100-0x17F。此界面可以設置CAN幀ID、幀格式、幀類型，對應Modbus的地址，CAN幀數據長度等參數信息。
4.4.1設置Modbus RTU對應CAN數據接收映射表
GCAN-204C模塊可將接收到的指定幀ID的CAN數據，按照設置好的對應關系緩存在Modbus RTU的地址表中，等待Modbus指令讀取。

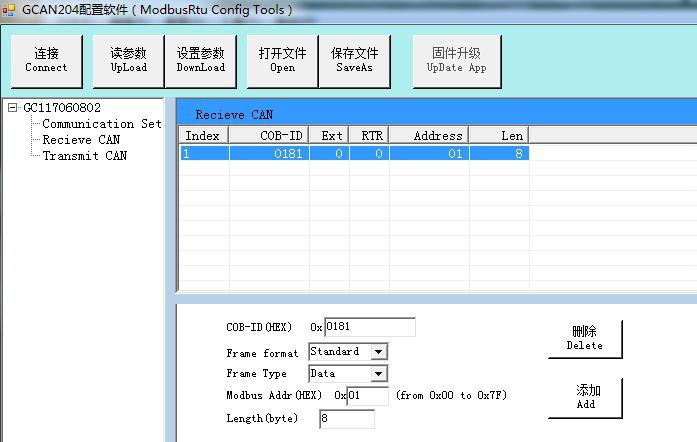

接收數據對應Modbus寄存器地址從0x00到0x7F，總計128個地址，每個地址是一個整型變量。點擊界面左側欄目中的“Receive CAN”可進入CAN數據接收映射界面，如圖4.6所示。COB-ID為CAN總線的幀ID設置，F(xiàn)rame Format為幀格式（標準幀Standard/擴展幀Extended）設置，F(xiàn)rame Type為幀類型（數據幀Data/遠程幀RTR）設置，Modbus Address為Modbus端寄存器首地址設置，Length為CAN幀數據的長度，最大值為8。
圖4.6 Receive CAN映射設置
4.4.2設置發送CAN數據對應Modbus RTU映射表
選中“Transmit CAN”可添加數據映射組，最多32組（部分?jǐn)?shù)據不足8字節可以節省寄存器使用數量）。用戶可使用06及16功能碼將Modbus寄存器中的數據轉發到CAN總線上。
CAN發送數據中Modbus映射地址從0x100開始到0x17F，每個地址是一個整型數據（2個字節）。用戶可以設置數據觸發模式和循環發送模式（Trace/Timer）。如圖4.7所示，COB-ID為轉發至CAN總線數據的幀ID設置，F(xiàn)rame Format為幀格式（標準幀Standard/擴展幀Extended）設置，F(xiàn)rame Type為幀類型（數據幀Data/遠程幀RTR）設置，Modbus Address為Modbus端寄存器首地址設置，Length為CAN幀數據的長度，最大值為8。
您可以設置數據觸發模式或循環發送模式（Trace/Timer）。
數據觸發模式（Trace）：當有Modbus主機用06指令寫Modbus相應地址數據時，如果數據發生改變，那么觸發相應的CAN幀數據發送；
循環發送模式（Timer）：設置每間隔一定時間，循環發送相應的CAN幀數據，間隔時間在Send Timer中設置，輸入10進制數，單位是毫秒，比如輸入1000，那么就是間隔1000ms發送一次。
4.5保存配置
當配置完成后，可以點擊工具欄中的“設置參數Download”將配置數據寫入到設備的FLASH中，寫入成功后會有提示，如果寫入失敗請重新寫入。
請注意：數據寫入成功后，需要將2號撥碼開關置OFF，并將設備重新上電，以啟用新的配置。

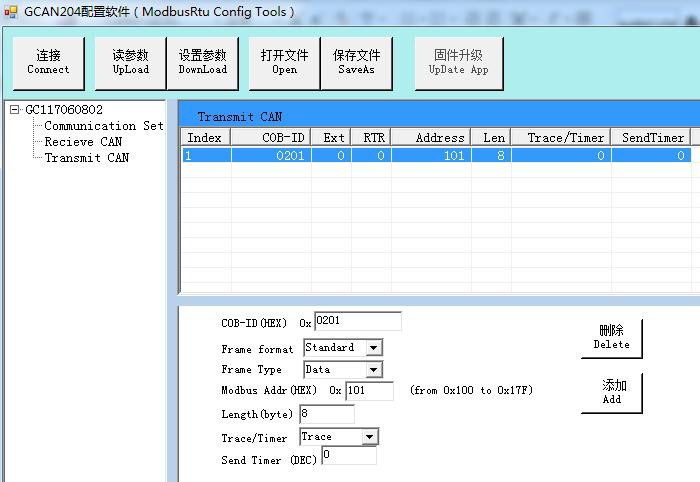

圖4.7 Transmit CAN映射設置
4.6GCAN-204C模塊參數保存
設置完成的配置參數和從設備中Upload上來的配置參數都可以保存到PC機中，點擊工具欄中的SaveAs根據提示設置保存文件名稱，就可以將配置參數保存到PC中，配置文件可再次打開使用。
5.應用實例
用戶可通過隨機附贈的串口調試助手發送Modbus指令來進行調試。
請注意：使用串口調試助手時請使用“十六進制顯示”和“十六進制發送”。
5.1讀取接收到的CAN幀
例如：配置Modbus從站地址為1，Modbus寄存器首地址為0x01（出廠預設值），功能碼為03，CAN為標準幀，幀ID為0x181，CAN幀數據為0x01，0x02，0x03，0x04，0x05，0x06，0x07，0x08。

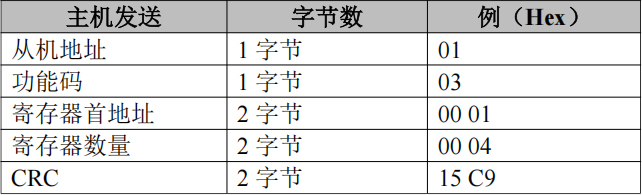

用戶Modbus主站發送請求幀：
01 03 00 01 00 04 15 C9

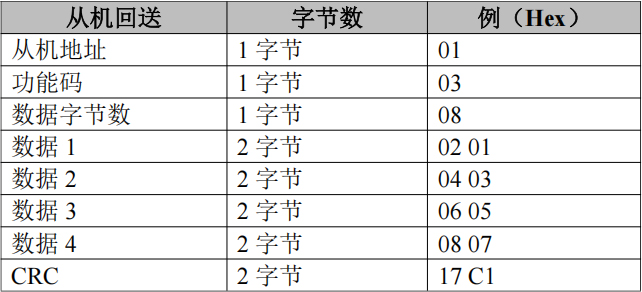

GCAN-204C的響應幀：
01 03 08 02 01 04 03 06 05 08 07 17 C1
此時，GCAN-204C模塊Modbus端已收到了來自其他設備的CAN端發出的幀ID為0x181的數據幀。
5.2寫入要發送的CAN幀
例如：配置Modbus從站地址為1，Modbus寄存器首地址為0x101（十進制為257，此值為出廠預設值），功能碼為16（10H），CAN為標準幀，幀ID為0x201，CAN幀數據為0x01，0x02，0x03，0x04，0x05，0x06，0x07，0x08。

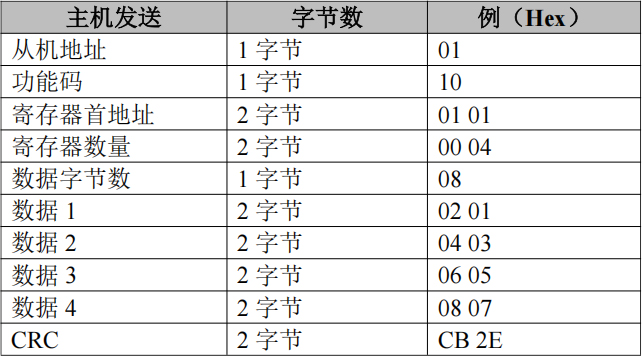

用戶Modbus主站發送請求幀：
01 10 01 01 00 04 08 02 01 04 03 06 05 08 07 CB 2E

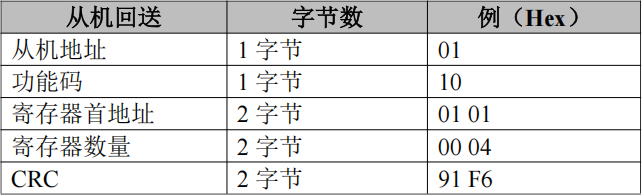

GCAN-204C的響應幀：
01 10 01 01 00 04 91 F6
此時，其他設備的CAN端已收到了來自GCAN-204C模塊的Modbus端發出的幀ID為0x201的數據幀。
6.使用注意
（1）如模塊收到CAN總線上同一ID的兩條數據，則之后接收的數據會自動覆蓋掉原來存儲在Modbus地址中的數據，如CAN總線數據量較大，則Modbus主站必須加快讀取速度。
（2）在“配置模式”和“正常工作”模式切換之后，必須重新上電一次，否則仍然執行的是原來的工作模式，而不能成功的實現切換。

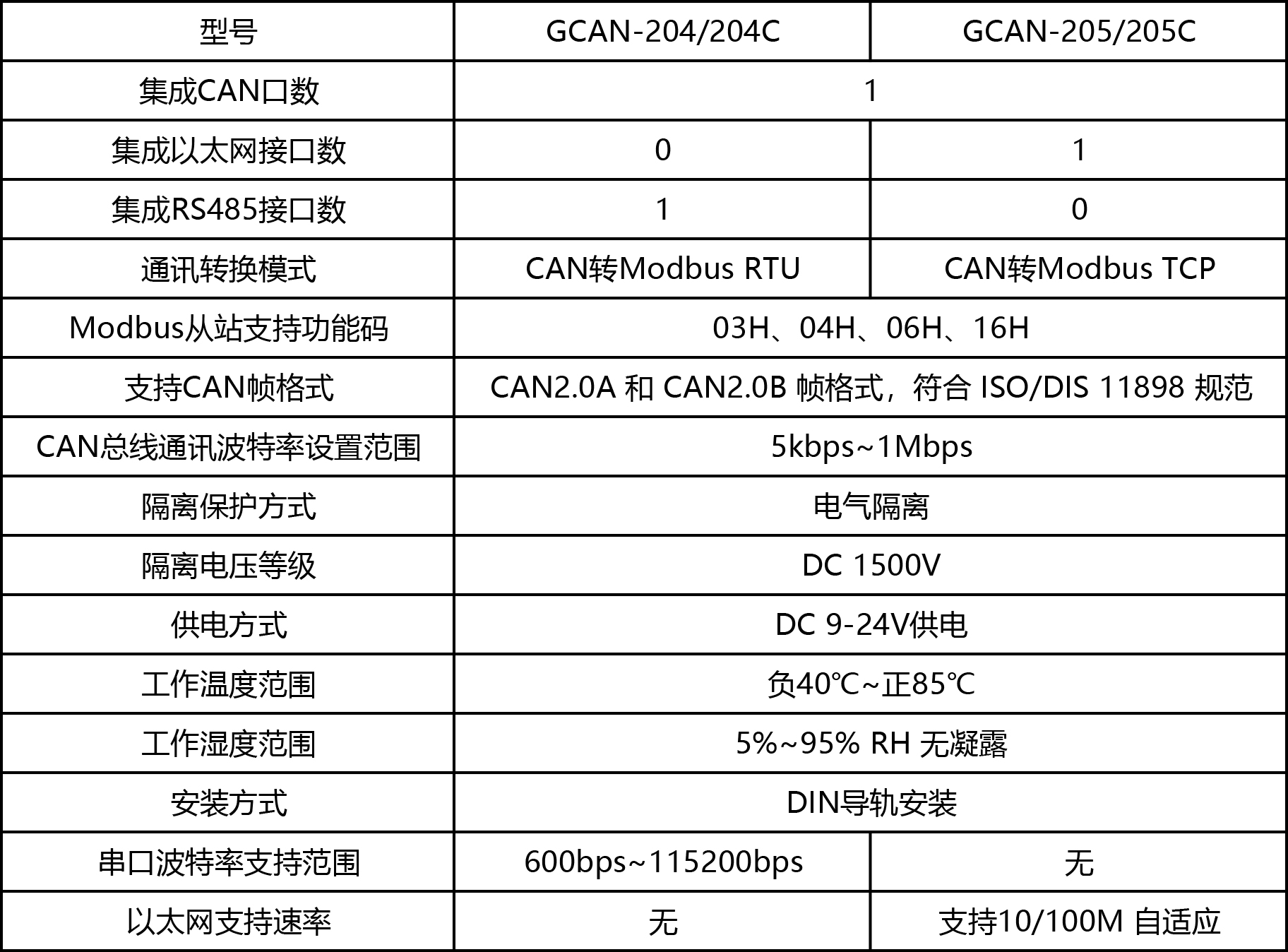

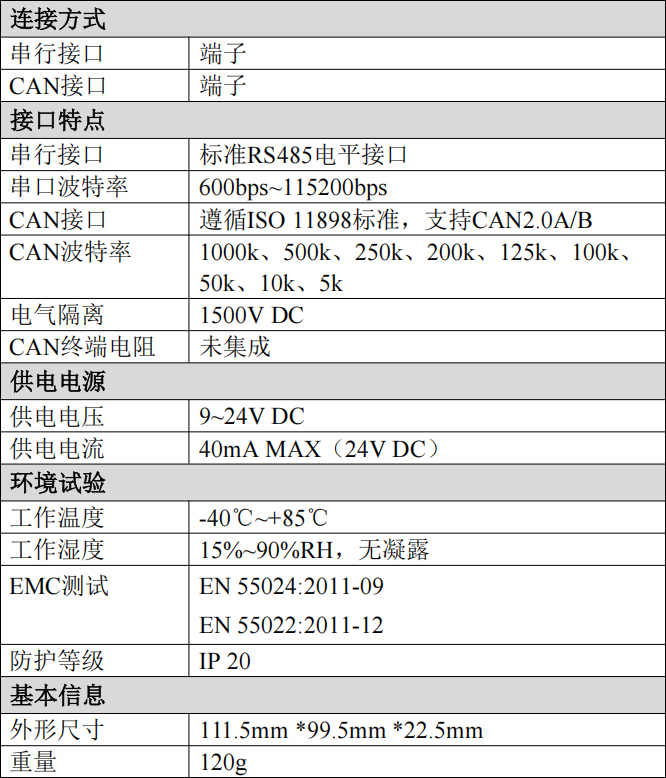

7.技術規格
